數控深孔鑽加工機(ST-1200)
產品介紹
首頁
產品介紹
偏心孔型深孔鑽加工機
數控深孔鑽加工機(ST-1200)
偏心孔型深孔鑽加工機
數控深孔鑽加工機(ST-1200)
商品型號 : ST-1200

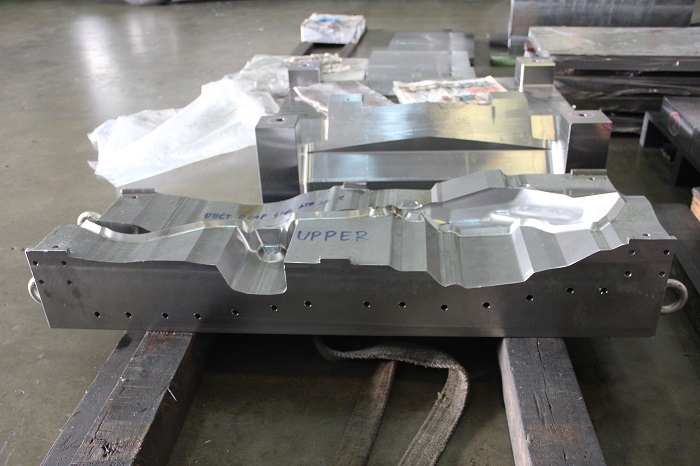

適合中型模座水孔、頂針孔、塑料射出孔、電熱板孔洞及其他不規則工件孔洞加工。 最長鑽孔深度: 1200mm。 可承載加工物最大重量: 5噸。
詢問商品
前一筆
後一筆
商品特點
商品規格
影片
ST-1200機台配置CNC控制器,適合加工中型工件物偏心孔,如模具水孔等。
寬厚高剛性機體採用FC-25煉製並經退火處理,提供機台穩定加工。
全機機體採用鑄鐵(CAST IRON)製造,非焊接結構。進給機構搭配伺服馬達及滾珠螺桿,加工進給過程順暢,速度調整簡易方便。
工字型滑軌,表面經高周波熱處理達硬度HRC52。主軸座反面貼上耐磨片表面並經手工鏟花處理。
配置鐵屑排出系統及切削油循環系統,鐵屑不積塞,鑽孔加工過程切削油供給不匱乏。配置潤滑油泵,加工過程中自動打油確保硬軌表面及螺桿完善潤滑。

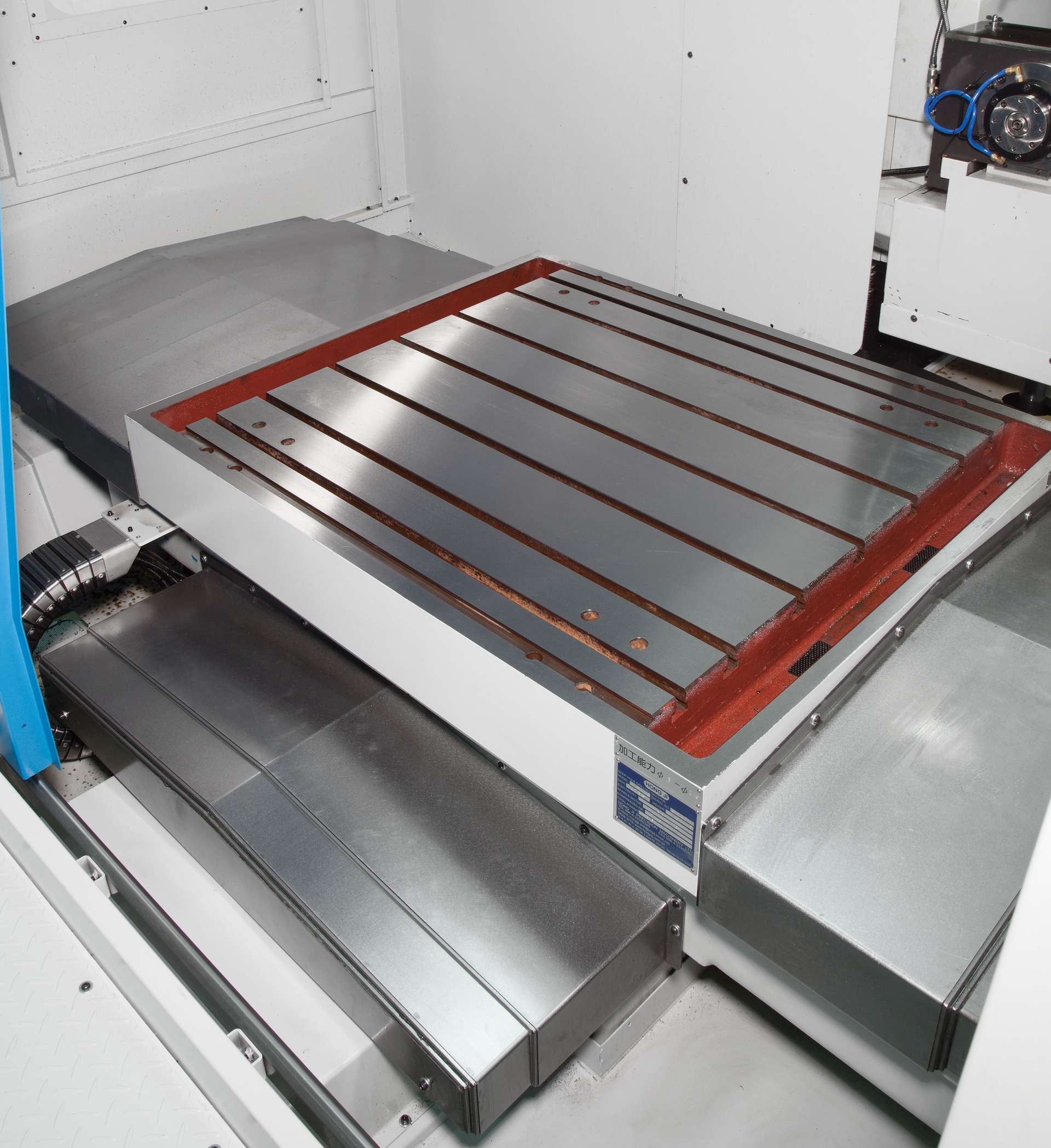

工作台配置X軸及W軸,可做十字交叉移動運作,適合加裝分度盤(分割盤)提升加工便利度。
ST-1200 規格
備註:設計及規格如有變更不另行通知。
控制器
CNC
(
發那科
/
三菱
/
西門子
/
新代)
鑽孔能力
Ø3mm- Ø32mm
最大鑽孔長度
1200mm
主軸
主軸數
1 軸
主軸馬達
主軸伺服馬達 * 1顆
主軸最大轉速
8000rpm
進給系統
Z 軸移動行程
1200mm
滾珠螺桿
Ø40*P10*C3
Z軸馬達
絕對式伺服馬達 * 1顆
加工進給速度
10-500mm/min
快速移動速度
5000 mm/min
Z軸軌道
工字型硬軌
工作台
尺寸
1000 x 1200mm
最大載重
5噸
X 軸行程
1000mm
X軸軌道
線性滑軌
X 軸馬達
絕對式伺服馬達 * 1顆
滾珠螺桿—X 軸
Ø40*P10*C3
W軸軌道
線性軌道
W 軸行程
400mm
滾珠螺桿—W 軸
Ø40*P10*C3
W 軸馬達
絕對式伺服馬達 * 1顆
立柱 (Y
軸)
Y軸行程
800mm
Y軸軌道
線性滑軌
Y 軸馬達
伺服馬達含剎車 & 馬達減速機 * 1組
滾珠螺桿—Y 軸
Ø50*P10*C3
切削油系統 & 冷卻系統
主、副油箱容量
1500公升
切削油最大壓力
100kg/cm2 (Ø3mm刀具)
切削油泵最大流量
80公升/分鐘 (Ø32mm刀具)
切削油冷油機
36000BTU/H * 1台
過濾系統
過濾系統
紙帶機 / 油泵濾罐 / 鐵屑輸送機
機台
總馬力(約計)
30kw
機台占地(含全罩板金)
7000x4500x2800mm
總重(約計)
13噸
備註:設計及規格如有變更不另行通知。
