數控深孔鑽加工機(ST-1000)
產品介紹
首頁
產品介紹
偏心孔型深孔鑽加工機
數控深孔鑽加工機(ST-1000)
偏心孔型深孔鑽加工機

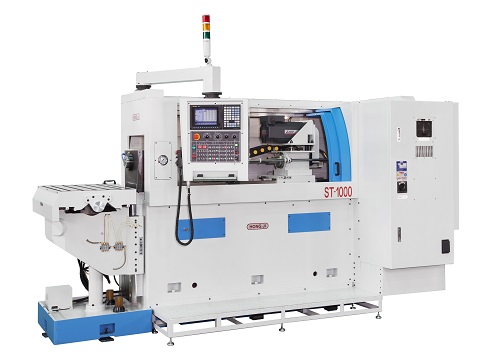

數控深孔鑽加工機(ST-1000)
商品型號 : ST-1000
適合中小型模座水孔、電熱板孔洞、玻璃模具孔洞及其他不規則工件孔洞加工。 最長鑽孔深度: 1000mm。 可承載加工物最大重量: 1噸。
詢問商品
前一筆
後一筆
商品特點
商品規格
影片
CNC ST-1000型深孔鑽加工機,搭配數控CNC控制器。
鑽孔能力從ø3mm至ø25mm,最長鑽孔深度1000mm。

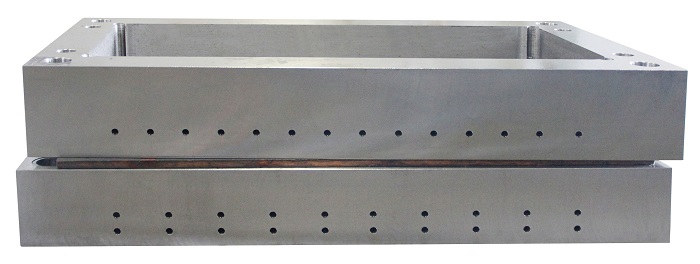

最適合小型加工物,需求偏心孔或環形孔(PCD孔)鑽孔加工。如模具水孔加工、玻璃模具環形水孔、汽車心軸偏心孔等。
全機配置C3級滾珠螺桿及CNC伺服馬達,移動靈敏且重覆定位精度優良。
主軸使用德國知名品牌軸承,保持主軸高速運轉時的穩定,主軸轉速可達8000RPM。

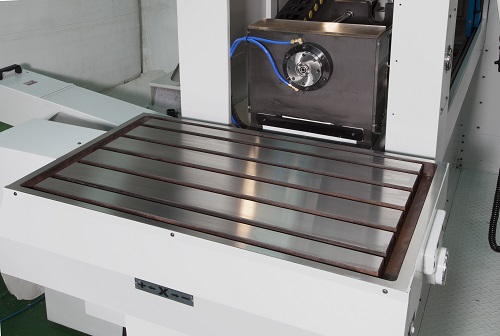

600x1000mm工作台面,可承載1噸工件。
工作台機構為膝型結構設計,上下加工物快速方便,機台占地空間更為精簡。
ST-1000 規格
控制器
CNC
(
發那科
/
三菱
/
西門子
/
新代)
鑽孔能力
Ø3mm- Ø25mm
最大鑽孔長度
1000mm
主軸
主軸數
1 軸
主軸馬達
主軸伺服馬達 * 1顆
主軸最大轉速
8000rpm
進給系統
Z 軸移動行程
1000mm
滾珠螺桿
Ø40*P10*C3
Z軸馬達
絕對式伺服馬達 * 1顆
加工進給速度
10-500mm/min
快速移動速度
5000 mm/min
Z軸軌道
工字型硬軌
工作台
尺寸
600 x 1000mm
最大載重
1噸
X 軸行程
500mm
X軸軌道
線性滑軌
X 軸馬達
絕對式伺服馬達 * 1顆
滾珠螺桿—X 軸
Ø32*P10*C3
Y軸行程
350mm
Y軸軌道
硬軌
Y 軸馬達
伺服馬達含剎車 * 1組
滾珠螺桿—Y 軸
Ø50*P10*C3
切削油系統 & 冷卻系統
主、副油箱容量
1300公升
切削油最大壓力
100kg/cm2 (Ø3mm刀具)
切削油泵最大流量
60公升/分鐘 (Ø25mm刀具)
切削油冷油機
24000BTU/H * 1台
過濾系統
過濾系統
紙帶機 / 油泵濾罐 / 鐵屑輸送機
機台
總馬力(約計)
20kw
機台占地(含全罩板金)
5200x3300x2500mm
總重(約計)
7噸
備註:設計及規格如有變更不另行通知。
