偏心孔型深孔鑽加工機

數控深孔鑽加工機(ST-500)

商品型號 : ST-500

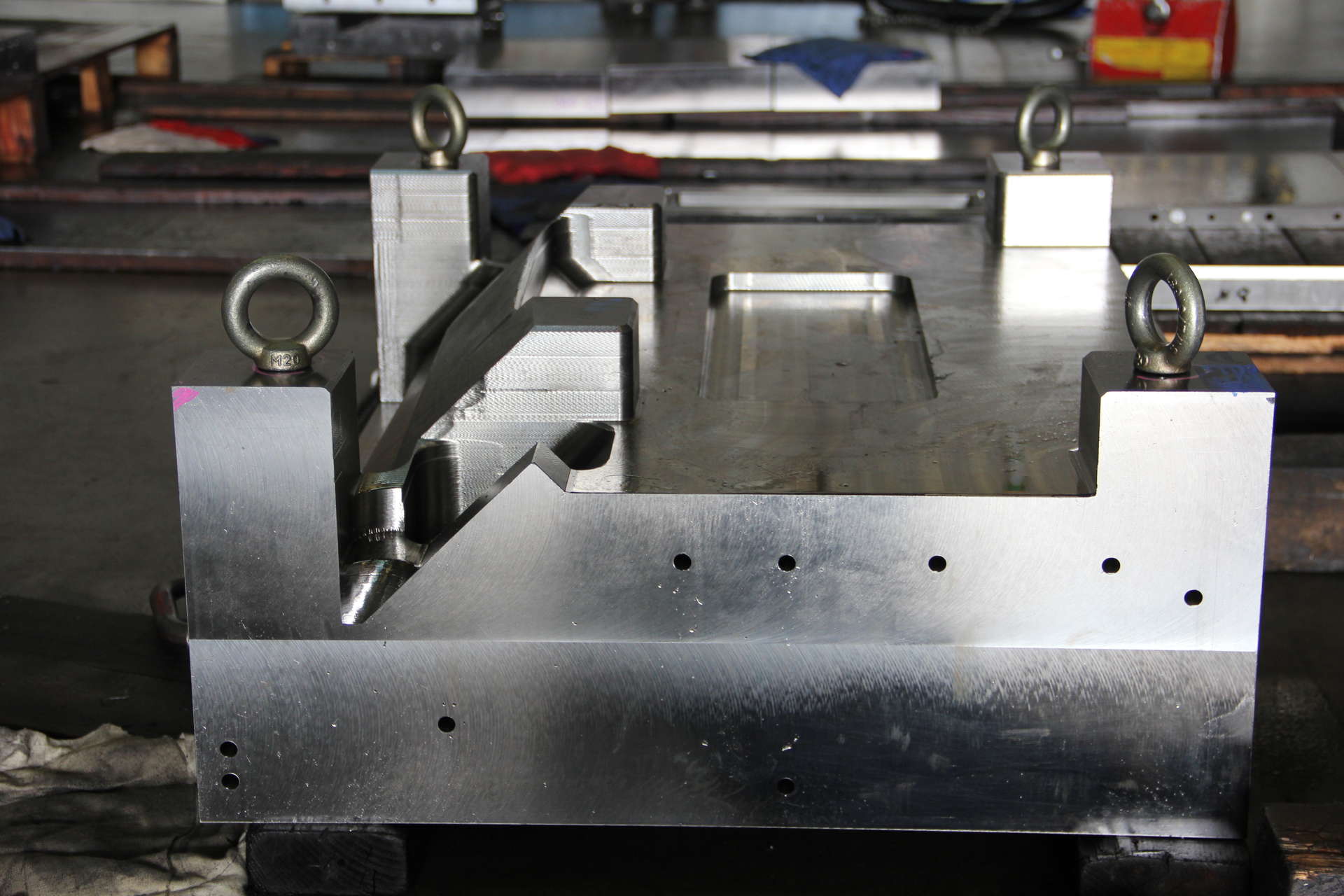

適合中小型模座水孔、電熱板孔洞、玻璃模具孔洞及其他不規則工件孔洞加工。最長鑽孔深度: 500mm。可承載加工物最大重量: 500公斤。

前一筆後一筆

CNC ST-500型深孔鑽加工機，搭配數控CNC控制器。
鑽孔能力從ø3mm至ø25mm，最長鑽孔深度500mm。
最適合小型加工物，需求偏心孔或環形孔(PCD孔)鑽孔加工。如模具水孔加工、玻璃模具環形水孔、汽車心軸偏心孔等。
全機配置C3級滾珠螺桿及CNC伺服馬達，移動靈敏且重覆定位精度優良。
主軸使用德國知名品牌軸承，保持主軸高速運轉時的穩定，主軸轉速可達8000RPM。

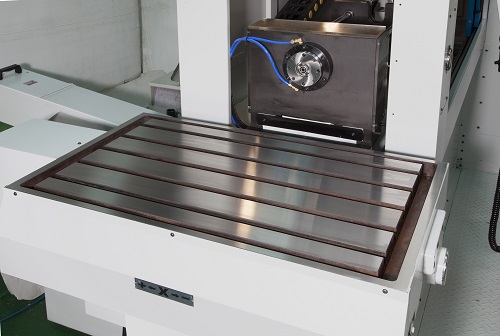

600x1000mm工作台面，可承載500kg工件。
工作台機構為膝型結構設計，上下加工物快速方便，機台占地空間更為精簡。

ST-500 規格

控制器	CNC (發那科/三菱/西門子/新代)
鑽孔能力	Ø3mm- Ø20mm
最大鑽孔長度	500mm
主軸
主軸數	1 軸
主軸馬達	主軸伺服馬達 * 1顆
主軸最大轉速	8000rpm
進給系統
Z 軸移動行程	500mm
滾珠螺桿	Ø40P10C3
Z軸馬達	絕對式伺服馬達 * 1顆
加工進給速度	10-500mm/min
快速移動速度	5000 mm/min
Z軸軌道	工字型硬軌
工作台
尺寸	600 x 1000mm
最大載重	500公斤
X 軸行程	500mm
X軸軌道	線性滑軌
X 軸馬達	絕對式伺服馬達 * 1顆
滾珠螺桿—X 軸	Ø32P10C3
Y軸行程	300mm
Y軸軌道	硬軌
Y 軸馬達	伺服馬達含剎車 * 1組
滾珠螺桿—Y 軸	Ø50P10C3
切削油系統 & 冷卻系統
主、副油箱容量		1100公升
切削油最大壓力		100kg/cm2 (Ø3mm刀具)
切削油泵最大流量		50公升/分鐘 (Ø20mm刀具)
切削油冷油機		24000BTU/H * 1台
過濾系統
過濾系統		紙帶機 / 油泵濾罐 / 鐵屑輸送機
機台
總馬力(約計)		20kw
機台占地(含全罩板金)		4700x3300x2500mm
總重(約計)		6噸

備註:設計及規格如有變更不另行通知。
