數控深孔鑽加工機(ST-1500)
產品介紹
首頁
產品介紹
偏心孔型深孔鑽加工機
數控深孔鑽加工機(ST-1500)
偏心孔型深孔鑽加工機
數控深孔鑽加工機(ST-1500)
商品型號 : ST-1500
適合大型模座水孔、頂針孔、塑料射出孔、電熱板孔洞、汽車航空大型部件鑽孔及其他不規則工件孔洞加工。 最長鑽孔深度: 1500mm。 可承載加工物最大重量: 10噸。
詢問商品
前一筆
後一筆
商品特點
商品特點
影片
CNC ST-1500型深孔鑽加工機,搭配數控CNC控制器。
鑽孔能力從ø5mm至ø40mm,最長鑽孔深度1500mm。
配置大尺寸工作台,最適合大型模具水孔加工、頂針孔加工、塑料射出孔加工等。
全機移動軌道採用高精度線性滑軌,搭配C3級滾珠螺桿及CNC伺服馬達,移動靈敏且重覆定位精度優良。
主軸使用德國知名品牌軸承,保持主軸高速運轉時的穩定,主軸轉速可達6000RPM。

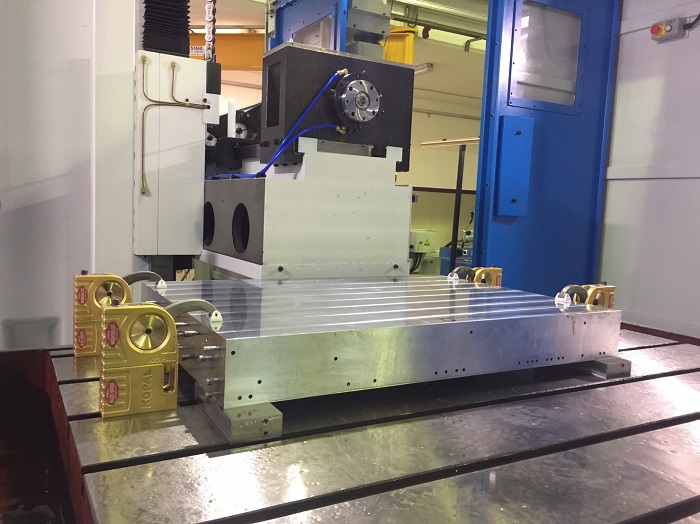

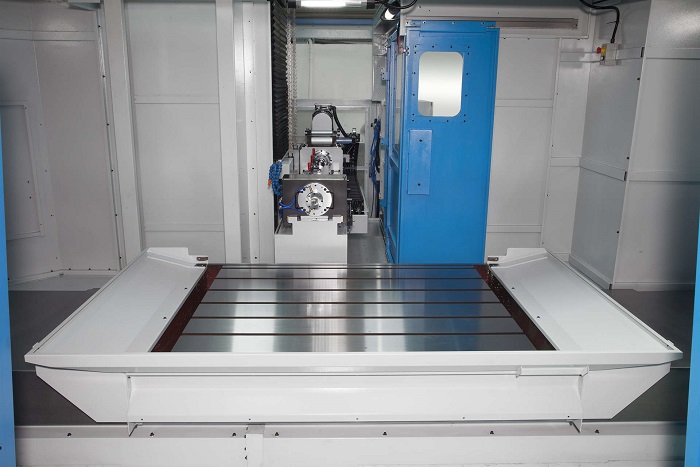

1300x1800mm工作台面,可承載10噸工件。
寬厚立柱,提供主軸上下移動加工絕佳穩定度。全機總重量約24噸。
ST-1500 規格
控制器
CNC
(
發那科
/
三菱
/
西門子/新代)
鑽孔能力
Ø5mm- Ø40 mm
最大鑽孔長度
1500mm
主軸
主軸數
1 軸
主軸馬達
主軸伺服馬達 * 1顆
主軸最高轉速
6000rpm
進給系統 – Z軸
Z 軸移動行程
1500mm
Z軸軌道
線性滑軌
滾珠螺桿
Ø40*P10*C3
Z軸馬達
絕對式伺服馬達 * 1顆
加工進給速度
10-500mm/min
快速移動速度
5000 mm/min
工作台 – X軸機構
工作台尺寸
1300 x 1800mm
最大載重
10噸
X 軸行程
(工作台左右移動)
1600mm
X軸軌道
線性滑軌
X 軸馬達
絕對式伺服馬達 * 1顆
滾珠螺桿—X 軸
Ø50*P10*C3
立柱 - Y軸
Y 軸行程
(主軸上下移動行程)
1000mm
Y軸軌道
線性滑軌
Y 軸馬達
伺服馬達含剎車 & 馬達減速機 * 1組
滾珠螺桿—Y 軸
Ø50*P10*C3
切削油系統 & 冷卻系統
主、副油箱容量
1500公升
切削油最大壓力
80kg/cm2 (Ø5mm刀具)
切削油泵最大流量
120公升/分鐘 (Ø40mm刀具)
切削油冷油機
36000BTU/H * 1台
過濾系統
過濾系統
紙帶機 / 油泵濾罐 / 鐵屑輸送機
機台
總馬力(約計)
32kw
機台占地(含全罩板金)
7100x6800x3500mm
總重(約計)
24噸
備註:設計及規格如有變更不另行通知。
