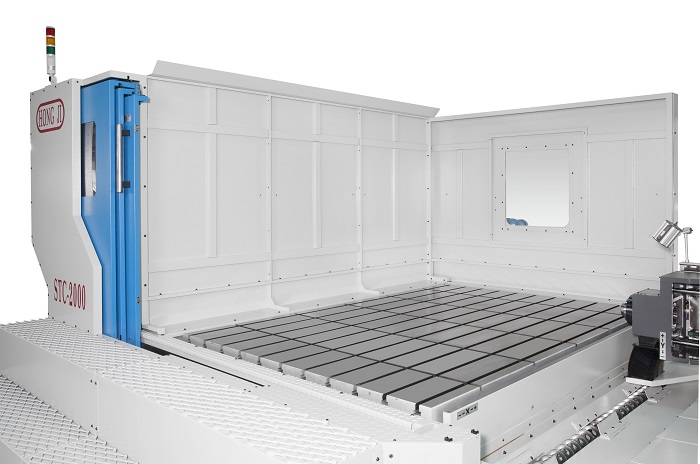

柱動式數控深孔加工機(STC-2000)

商品型號 : STC-2000

適合汽車防撞桿射出模具鑽孔需求、其他重量尺寸龐大加工物之深孔加工。最長鑽孔深度: 2000mm。可承載加工物最大重量: 30噸。

詢問商品

前一筆後一筆

商品特點
商品規格

鑽孔能力Ø5~Ø40mm，鑽孔深度可達2米。
全機採用CNC數位控制，X/Y軸行程為2500/1000mm。
配置2000*3000mm固定式工作台，台面最大可載重30噸。
最適合加工汽車防撞桿射出模具等此類寬尺寸、大重量的工作物，提供穩定且安全的深孔鑽加工。
另可加裝銑、攻牙功能，達到銑、攻、鑽一次性及高效率的加工需求。

STC-2000 規格

控制器	CNC (發那科/三菱/西門子/新代)
鑽孔能力	Ø5mm- Ø40 mm
最大鑽孔長度	2000mm
主軸
主軸數	1 軸
主軸馬達	主軸伺服馬達 * 1顆
主軸最高轉速	6000rpm
進給系統 – Z軸
Z 軸移動行程	2000mm
Z軸軌道	線性滑軌
滾珠螺桿	Ø40P10C3
Z軸馬達	絕對式伺服馬達 * 1顆
加工進給速度	10-500mm/min
快速移動速度	5000 mm/min
固定式工作台
工作台尺寸	2000 x 3000mm
最大載重	30噸
移動式立柱 - X軸 & Y軸
X 軸行程 (立柱左右移動行程)	2200mm
X軸軌道	線性滑軌
X 軸馬達	絕對式伺服馬達 * 1顆
滾珠螺桿—X 軸	Ø50P10C3
Y 軸行程 (主軸上下移動行程)	800mm
Y軸軌道	線性滑軌
Y 軸馬達	伺服馬達含剎車 & 馬達減速機 * 1組
滾珠螺桿—Y 軸	Ø50P10C3
切削油系統 & 冷卻系統
主、副油箱容量	1500公升
切削油最大壓力	80kg/cm2 (Ø5mm刀具)
切削油泵最大流量	120公升/分鐘 (Ø40mm刀具)
切削油冷油機	36000BTU/H * 1台
過濾系統
過濾系統	紙帶機 / 油泵濾罐 / 鐵屑輸送機
機台
總馬力(約計)	28kw
機台占地	8200x6900x3300mm
總重(約計)	33噸

柱動式數控深孔加工機(STC-2000)

柱動式數控深孔加工機(STC-2000)

鑽孔能力Ø5~Ø40mm，鑽孔深度可達2米。

全機採用CNC數位控制，X/Y軸行程為2500/1000mm。

配置2000*3000mm固定式工作台，台面最大可載重30噸。

最適合加工汽車防撞桿射出模具等此類寬尺寸、大重量的工作物，提供穩定且安全的深孔鑽加工。

另可加裝銑、攻牙功能，達到銑、攻、鑽一次性及高效率的加工需求。

STC-2000 規格

控制器

CNC (發那科/三菱/西門子/新代)

鑽孔能力

Ø5mm- Ø40 mm

最大鑽孔長度

2000mm

主軸

主軸數

1 軸

主軸馬達

主軸伺服馬達 * 1顆

主軸最高轉速

6000rpm

進給系統 – Z軸

Z 軸移動行程

2000mm

Z軸軌道

線性滑軌

滾珠螺桿

Ø40*P10*C3

Z軸馬達

絕對式伺服馬達 * 1顆

加工進給速度

10-500mm/min

快速移動速度

5000 mm/min

固定式工作台

工作台尺寸

2000 x 3000mm

最大載重

30噸

移動式立柱 - X軸 & Y軸

X 軸行程 (立柱左右移動行程)

2200mm

X軸軌道

線性滑軌

X 軸馬達

絕對式伺服馬達 * 1顆

滾珠螺桿—X 軸

Ø50*P10*C3

Y 軸行程 (主軸上下移動行程)

800mm

Y軸軌道

線性滑軌

Y 軸馬達

伺服馬達含剎車 & 馬達減速機 * 1組

滾珠螺桿—Y 軸

Ø50*P10*C3

切削油系統 & 冷卻系統

主、副油箱容量

1500公升

切削油最大壓力

80kg/cm2 (Ø5mm刀具)

切削油泵最大流量

120公升/分鐘 (Ø40mm刀具)

切削油冷油機

36000BTU/H * 1台

過濾系統

過濾系統

紙帶機 / 油泵濾罐 / 鐵屑輸送機

機台

總馬力(約計)

28kw

機台占地

8200x6900x3300mm

總重(約計)

33噸

備註:設計及規格如有變更不另行通知。
