數控深孔鑽加工機(ST-3000)
產品介紹
首頁
產品介紹
偏心孔型深孔鑽加工機
數控深孔鑽加工機(ST-3000)
偏心孔型深孔鑽加工機

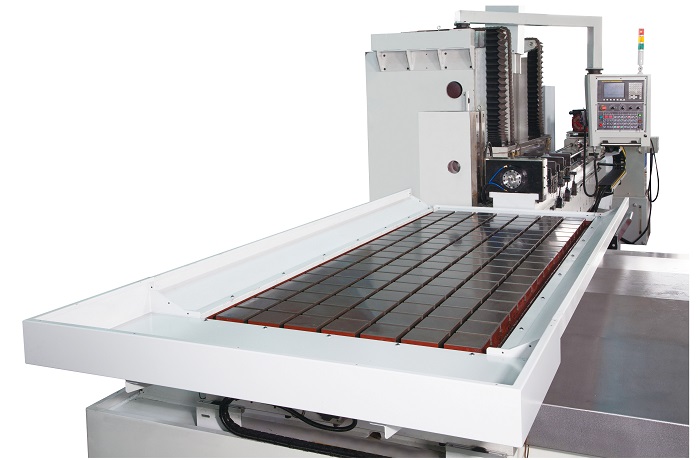

數控深孔鑽加工機(ST-3000)
商品型號 : ST-3000
適合石油鑽勘工具、電熱板孔洞、汽車航空大型部件鑽孔及其他不規則工件孔洞加工。最長鑽孔深度: 3000mm。 可承載加工物最大重量: 20噸。
詢問商品
後一筆
商品特點
商品規格
影片
鑽孔能力從ø5mm至ø40mm,最長鑽孔深度3米。

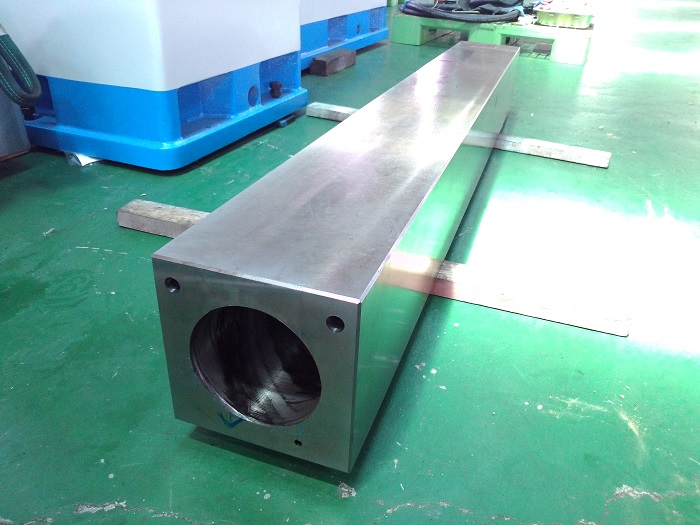

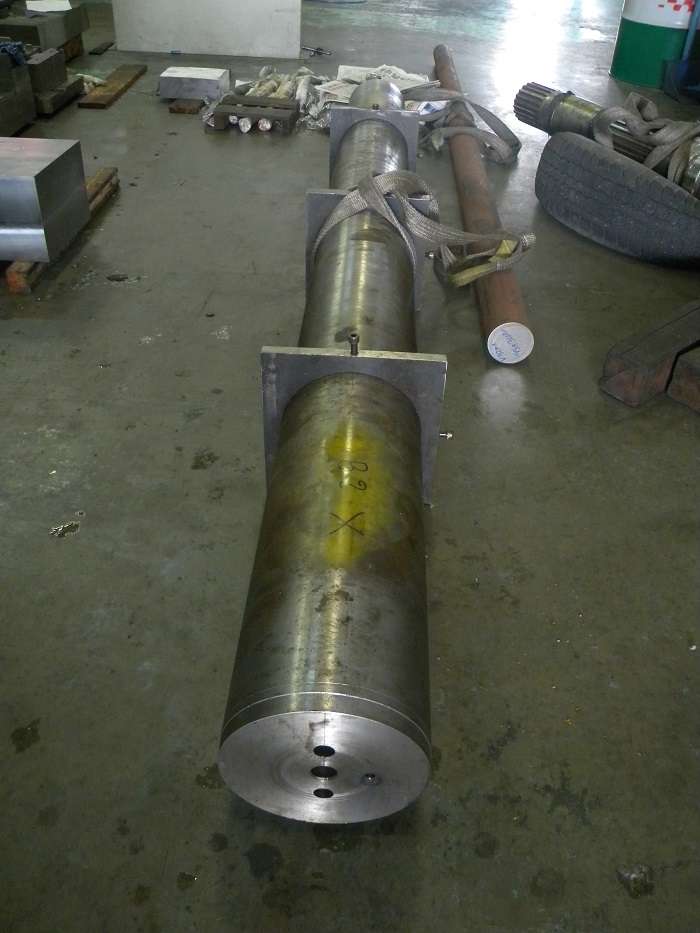

配置大尺寸工作台,最適合石油鑽勘工具、主軸套筒冷卻孔、汽車航空大型部件鑽孔及其他不規則工件孔洞加工等。
全機移動軌道皆為硬軌並經過熱處理至HRC60硬度,於大孔徑深孔鑽孔時維持機台最穩定的支撐。
主軸使用德國知名品牌軸承,保持主軸高速運轉時的穩定,主軸轉速可達6000RPM。
3000x1000mm工作檯面,200mm硬軌寬度,可承載20噸工件。
兩米寬主立柱搭配兩支副立柱,提供主軸上下移動加工絕佳穩定度。全機總重量約38噸。
ST-3000 規格
控制器
CNC
(
發那科
/
三菱
/
西門子
/
新代
)
鑽孔能力
Ø5mm- Ø40 mm
最大鑽孔長度
3000mm
主軸
主軸數
1 軸
主軸馬達
主軸伺服馬達 * 1顆
主軸最高轉速
6000rpm
進給系統 – Z軸
Z 軸移動行程
3000mm
Z軸軌道
工字型硬軌
滾珠螺桿
Ø40*P10*C3
Z軸馬達
絕對式伺服馬達 * 1顆
加工進給速度
10-500mm/min
快速移動速度
5000 mm/min
工作台 – X軸機構
工作台尺寸
1200 x 3000mm
最大載重
20噸
X 軸行程
(
工作台左右移動
)
1000mm
X軸軌道
工字型硬軌
X 軸馬達
絕對式伺服馬達 * 1顆
滾珠螺桿—X 軸
Ø50*P10*C3
立柱 - Y軸 & W軸
Y 軸行程
(
主軸上下移動行程
)
800mm
Y軸軌道
線性滑軌 或 工字型硬軌
Y 軸馬達
伺服馬達含剎車 & 馬達減速機 * 1組
滾珠螺桿—Y 軸
Ø50*P10*C3
切削油系統 & 冷卻系統
主、副油箱容量
1500公升
切削油最大壓力
80kg/cm2 (Ø5mm刀具)
切削油泵最大流量
120公升/分鐘 (Ø40mm刀具)
切削油冷油機
36000BTU/H * 1台
過濾系統
過濾系統
紙帶機 / 油泵濾罐 / 鐵屑輸送機
機台
總馬力(約計)
35kw
機台占地
3700x11200x3300mm
總重(約計)
38噸
備註:設計及規格如有變更不另行通知。
