偏心孔型深孔鑽加工機

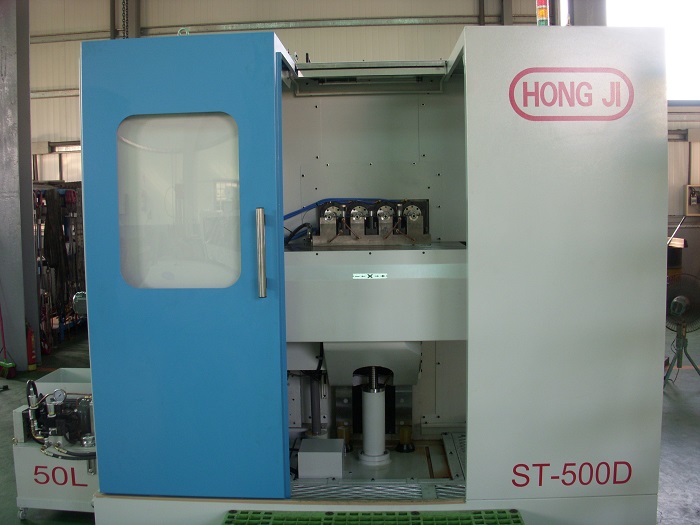

4主軸數控深孔鑽加工機(ST-500D)

商品型號 : ST-500D

適合汽機車心軸油路孔及心軸類零件偏心鑽孔。4主軸設計，最長鑽孔深度: 500mm。

前一筆

商品特點
商品特點

CNC ST-500D型深孔鑽加工機，搭配數控CNC控制器。
4主軸設計，生產數量為單軸機台4倍。
鑽孔能力從ø3mmø12mm，最長鑽孔深度500mm。

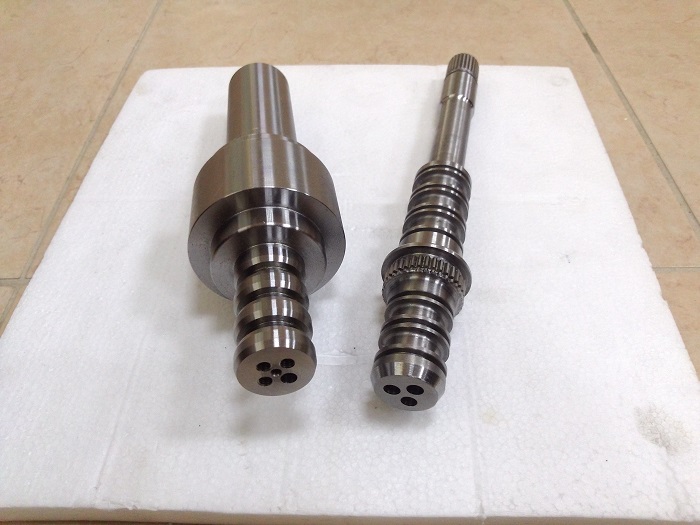

最適合小型加工物，需求偏心孔或環形孔(PCD孔)鑽孔加工。如汽車心軸油路偏心孔等。
全機配置C3級滾珠螺桿及CNC伺服馬達，移動靈敏且重覆定位精度優良。
主軸使用德國知名品牌軸承，保持主軸高速運轉時的穩定，主軸轉速可達8000RPM。
600x1000mm工作台面，可承載500kg工件。
工作台機構為膝型結構設計，上下加工物快速方便，機台占地空間更為精簡。

ST-500D 規格

控制器	CNC (發那科/三菱/西門子/新代)
鑽孔能力	Ø3mm- Ø12mm
最大鑽孔長度	500mm
主軸
主軸數	4 軸
主軸馬達	主軸伺服馬達 * 2顆
主軸最大轉速	8000rpm
進給系統
Z 軸移動行程	500mm
滾珠螺桿	Ø40P10C3
Z軸馬達	絕對式伺服馬達 * 1顆
加工進給速度	10-500mm/min
快速移動速度	5000 mm/min
Z軸軌道	工字型硬軌
工作台
尺寸	600 x 1000mm
最大載重	500公斤
X 軸行程	500mm
X軸軌道	線性滑軌
X 軸馬達	絕對式伺服馬達 * 1顆
滾珠螺桿—X 軸	Ø32P10C3
Y軸行程	350mm
Y軸軌道	硬軌
Y 軸馬達	伺服馬達含剎車 * 1組
滾珠螺桿—Y 軸	Ø50P10C3
切削油系統 & 冷卻系統
主、副油箱容量		1300公升
切削油最大壓力		100kg/cm2 (Ø3mm刀具)
切削油泵最大流量		30公升/分鐘 (Ø12mm刀具)
切削油冷油機		36000BTU/H * 1台
過濾系統
過濾系統		紙帶機 / 油泵濾罐 / 鐵屑輸送機
機台
總馬力(約計)		35kw
機台占地(含全罩板金)		4800x3700x2500mm
總重(約計)		9噸

備註:設計及規格如有變更不另行通知。
